发布日期:2021-05-17
XXX酒店空调外机组噪声治理案例


一、项目概况

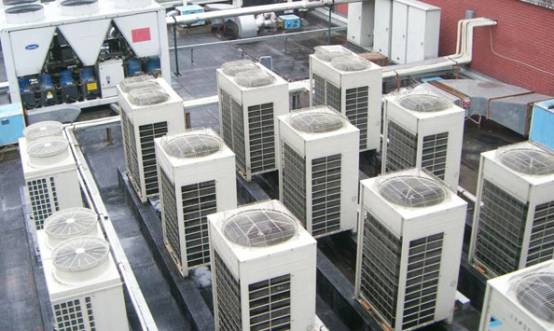

XXX酒店在酒店客房与邻居的过道上有若干台多联机空调机组,高负荷运行时风口噪声在75-80分贝左右,会对客房及邻居的日常生活产生影响,需要进行噪声治理。


二、噪声源分析

空调外机组噪声主要是由空调机组工作噪声、排风机运行引发的空气动力噪声和压缩机振动引起的噪声源。

1、工作噪声

压缩机本身内部运行的机械噪声、设备运行引起的管道谐振噪声、管道内的气流撞击噪声,电机噪声等等。

2、空气动力性噪声

当电机工作时,冷却空气的气流噪声加上风扇高速旋转的叶片噪声组成空气动力性噪声。

3、机械性噪声

机械噪声包括轴承噪声及电机转子不平衡转子受“沟槽谐波力”作用等引起的结构振动而产生的噪声。

4、电磁噪声

电磁噪声是由定子与转子之间交变电磁引力、磁滞伸缩引起的噪声向外传递的。

该项目主要是空气声的传播,设备安装位置于狭窄过道内,墙壁光滑对噪声有反射造成叠加的作用,且排风口位置较低,临近客房与邻居的窗户,导致客房与邻居室内受到严重的噪声影响。

三、解决方案设计

噪声治理措施:

1、容许偏差设计原则

我们大量的工程实践得知,设备商提供的噪声限值一般都比设备实际运行时的噪声低3-5dB(A),噪声频谱可能因为安装条件与运行工况不同而变化。因此,我们在设计方案中的降噪值要有一定的容许偏差值,技术手段要有一定的覆盖范围,这样才能确保降噪目标的实现;

2、针对性原则

我们面临的主要是以中高频为主的宽频噪声,所以在噪声治理时必须采取具有针对高频隔声的特点,所有治理结构及部件必须对低频噪声具有较好的降噪量,这样才能取得较好的效果,否则事倍功半;

3、经济适宜性原则

通过分析各噪声源及其在噪控措施实施后对目标敏感区域的贡献值进行排序,对高贡献值噪声源进行重点处理,在保证隔音工程各目标实现的前提下把工程投入控制到最小。而采用的工艺手段应该追求技术先进和工艺成熟相结合的方法。

4、综合治理原则

要根据不同噪声的特征采取进行针对性的治理措施,并须对整个区域内的所有设备做整体综合治理,只对某台机组治理,是远远达不到所要求的效果,不同的声压级别都要采取治理,因为最大噪声源治理后,次噪声源就显得突出明显了,它同样存在噪声污染,这是治理中的值得注意的另一个难点。另外,要注意设备机组的散热需求以及维修人员的检维修空间。

常用噪声控制措施的原理及应用如下所示:


5、空调室外机组排风口安装排风消声器

1)为保证有效控制空调室外机组排风口所产生的空气动力性噪声对周边居民区敏感点区域造成影响,在排风口设计安装排风消声器。

2)排风消声器为复合吸隔声板,吸隔声板背板采用镀锌钢板,表面喷塑,中间填充50mm厚超细纤维玻璃棉,超细纤维玻璃棉用高密度吸音玻璃丝布包裹,内板采用镀锌穿孔板。消声插片采用折板式消声插片。

3)排风消声器钢构平台采用镀锌方管,钢构平台底部与风冷模块空调机组基础固定连接。

6、空调室外机组东北侧围墙内安装吸隔声屏障

1)采用吸隔声屏障对空调室外机组东北侧进行噪声控制措施处理,控制其工作产生的噪声往居民区扩散。

2)吸隔声屏体立柱及基础均采用H型钢,型钢基础与风冷模块空调机组基础连接,并对其进行水平校准;屏体立柱采用HW125型钢,立柱底部与HW150型钢基础进行焊接。

3)吸隔声屏障屏体采用轻质吸隔音板块,屏体厚度为100mm,固定高度为500mm,长度为2500mm。吸隔音板块背面板采用镀锌钢板,内层采用阻尼隔音毡,中间填充纤维玻璃棉,超细玻璃棉用高密度吸音玻璃丝布包裹,正面采用镀锌穿孔板,内龙骨采用镀锌钢板折成。

降噪效果

依据环境噪声排放标准、业主要求及现场声环境现状,制定了如下治理目标:在排除其他噪声源(背景环境噪音)的干扰条件下,安装完降噪措施后,空调室外机组对居民区敏感点窗外1米处的噪声满足《声环境质量标准》GB3096-2008的2类标准,即昼间60dB(A),夜间50dB(A)。
